Pneumatic car stopper
结构简单，成本低 安装、维修方便 气体动力，抗干扰 协调性好山东矿安机电
Shandong kuang'an electromechanical

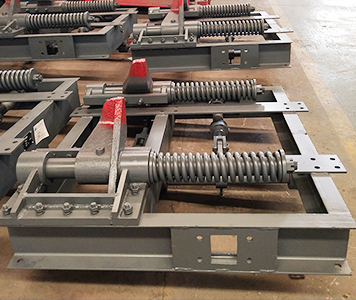

气动阻车器
产品概况
Product overview
气动阻车器有气动、手动通用型（QZC）、
简易型（QZCY）、双向阻车型（QZCS）。
阻车器是煤矿轨道运输过程中的一种必不可
少的安全保护装置，用于煤矿运输路线中，
控制矿车定位停止、防止矿车自溜、分车及
摘挂钩等。动阻车器为阻轮式，该装置采用
了气体动力实现阻车轮挡的打开与闭合，可
方便地对运输矿车进行阻挡滞停，从而为煤
矿的轨道运输安全提供了有效保障。该产品
已广泛应用于全国各地煤矿企业。
WORKING PRINCIPLE
工作原理QZC系列气动阻车器阻车轮挡设计在轨道外侧，工作原理为扳动气控箱的控制阀，
气缸推动阻车轮挡打开，当矿车通过后，反向扳动气控箱的控制阀，气缸推动阻车
轮挡关闭，从而实现对矿车的阻挡滞停。
QZC series pneumatic car stopper is designed on the outer side of the track. Its working principle is to pullthe control
valve of the pneumatic control box, and the air cylinder pushes the block to open. When the tramcar passesthrough, it
reversely pulls the control valve of
the pneumatic
control box, and the cylinder pushes the block to close,
so as to
realize the stopping and stopping of the tramcar.
{ 倾力打造 只为好品质 }
阻车是阻车器的基本功能，要
实现阻车的功能，一是要保证
设备处于常闭状态；二是在正
常车辆通行时转换到放行状态
作为保障煤矿生产安全的重
要设施，阻车器必须纳入煤
矿地面监控总站远程监控的
范围。
一是矿井本身环境复杂，阻
车器长期置于阴暗、潮湿的
环境中，需要有必要的防护
措施；二是矿井生产环境复
杂，地形狭小、场地地面不
平整，容易发生各种突发事
故。
为避免人为因素对阻车器操作
的影响，阻车器需要在设计时
注意操作的难易程度，尽最大
可能降低操作的难度，提升作
业的安全性。
阻车器在煤矿生产中广泛使
用，要得到广泛推广，必须
要综合考虑生产成本，制作
、用材等要适度，经济性突
出。
参数详解
DETAILED EXPLANATION OF PARAMETERS
| 型号 | 轨距 ㎜ |
轮挡最大 位移 ㎜ |
气缸规格 ㎜ |
额定压力 MPa |
|---|---|---|---|---|
| QZC6 | 600 | 60 | 63×200 | 0.4～0.8 |
| QZCY6 | 600 | 60 | φ100 | 0.4～0.8 |
| QZC9 | 900 | 60 | 63×200 | 0.4～0.8 |
| QZCY9 | 900 | 60 | φ100 | 0.4～0.8 |
| QZCS6 | 600 | 60 | φ100 | 0.4～0.8 |
| QZCS9 | 900 | 60 | φ100 | 0.4～0.8 |
QUALIFICATION CERTIFICATE
QUALITY ASSURANCE
资质证书 质量保证
