产品概述
气动卧闸是煤矿轨道运输中一种必不可少的安全保护装置。气动卧闸使用气体动力实现卧闸的关闭，依靠弹簧力卧闸自动开启。气动卧闸始终处于对一方向矿车开启阻车状态，阻挡此方向矿车，防止矿车自溜，当此方向矿车需要通过卧闸时，利用气动操作关闭卧闸放行矿车，当矿车通过后，气动卧闸自动开启。对反方向运行矿车不用操作就可通过气动卧闸，通过后自动开启。
山东矿安机电拥有16年工业制造经验致力于打造全球领先的矿用设备提供商，信誉保证，质量保证。欢迎新老客户致电询问！
结构简单，成本低，安装、维修方便。
气体动力，抗干扰，安全可靠。
灵敏度高，协调性好，操作省力。
工作原理

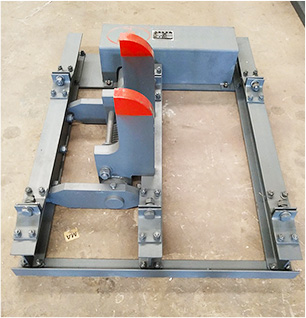

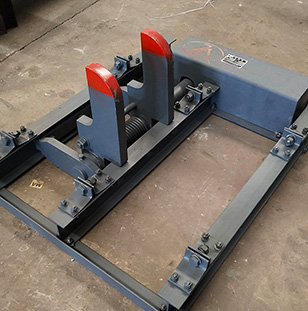

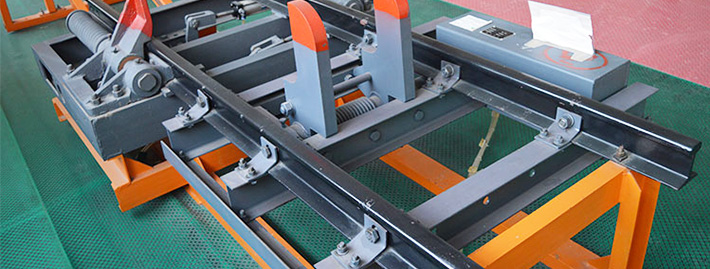

气动卧闸主要由卧闸、传动轴、摇杆、扭转弹簧、气缸、气控箱等零部件组成。气动卧闸依靠弹簧力使卧闸始终处于对一方向矿车开启阻车状态，阻挡一方向矿车， 防止矿车自溜，搬动气控箱的控制阀，气缸活塞杆在压缩空气的作用下伸出，同时带动传动机构的摇杆、传动轴进行转动，关闭卧闸，放行矿车，当矿车通过后， 搬下气控箱的控制阀，卧闸自动开启。对反方向运行矿车不用操作就可通过气动卧闸，通过后自动开启。
安装调试
安装前应全面检查各零部件在运输、保管过程中是否造成缺损,不得使用有缺损的零部件。将气动卧闸通过工字钢与钢轨连接，调整并紧固牢靠，气缸通过安装板 固定在工字钢上，连接好气缸前、后销轴，再把气控箱固定在指定位置，连接好高压进气管及气缸进气管，调试好后安装气缸防护罩。
调试转动气控阀，试运行气缸，使卧闸顺利关闭，搬下气控阀，卧闸自动开启，不操作时卧闸始终处于开启阻车状态。
维护保养
规格参数
| 型号 | 规格（mm） | 气缸规格（mm） | 额定工作压力（MPa） |
| qwzc6 | 600 | 100×125 | 0.4~0.8 |
| qwzc9 | 900 | 100×125 | 0.4~0.8 |
