自动切断运输机的电压
实现煤位保护
堆煤传感器与KHP-Z带式输送机保护装置主机配接用于煤矿有瓦斯、煤尘的环境。堆煤保护取样由堆煤传感器实现，正常时煤位传感器输出端“C”输出高电平，当煤位增高推移传感器偏转一定角度时，其内万向接点导通，“℃”输出低电平，“满煤”指示灯亮，经短暂延时，主机执行继电器释放，实现堆煤保护，同时发出语言报警信号。
GUJ30堆煤传感器接触电阻闭合接点的接触电阻不大于0.1Ω,振动、冲击和寿命试验后不大于0.22。

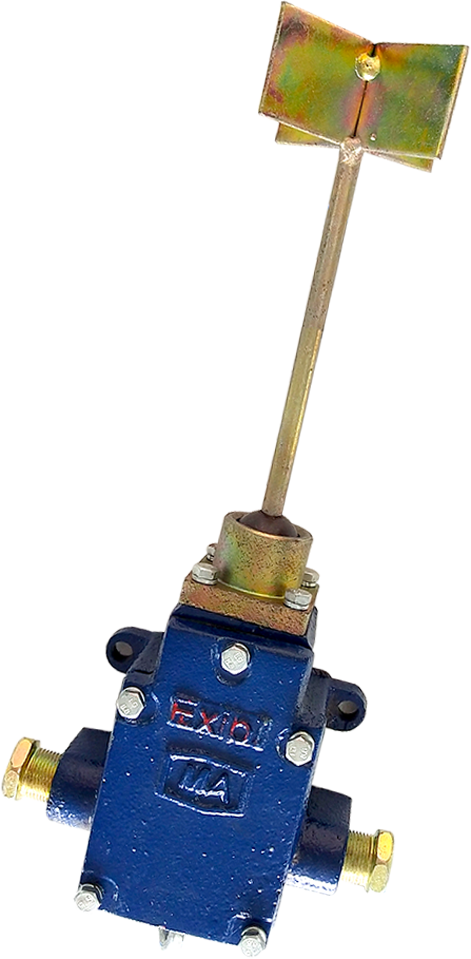

GUJ堆煤传感器传感器由外壳、煤位触杆、开关接点、接线端子等部分组成。
GUJ堆煤传感器工作原理为机械开关式。 当出现运输机埋机头、满仓、满煤漏斗时， 煤触及煤位传感器的触头并推动触杆偏 离中心线之间的动作摆角大于15士3° 时，传感器动作。
本传感器能自动切断运输机的 电源实现煤位保护。
电极式堆煤传感器原理相同，当电极接触煤堆时，在煤电阻小于1.5M+500K的情况下,经1-3秒延时,实现故障停机,保护皮带。皮带机正常运转时，将机械推移式堆煤传感器触头偏移15~60°或在两根电极同时接触到煤时，延时2~3秒，)皮带机应停机，监控仪主机“堆煤”指示灯亮，同时发出响亮的“堆煤”语言报警声。
皮带机
大气压力: 80kPa~110kPa
环境温度: -20°C~ 40°C
平均相对湿度: <96%RH (25°C)
具有甲烷、煤尘爆炸性混合物的煤矿井下
无淋水及其它液体浸入
无强烈振动冲击的环境中
无足以腐蚀破坏金属壳体及电器绝缘性的气体
| 接点容量：DC 12V/0.5A (备注：用于经防爆检验合格的本质安全电路中) | |
| 接点接触电阻： ≤0.1Ω，振动、冲击后≤0.2Ω | |
| 动作角度： ３0°±3° | 复位角度：8°±3° |
| 动作性能：传感器触杆偏离正常位置至动作角度时，两输出端子应接通； 传感器触杆自动返回原位到达复位角度时，两输出端子应断开。 | |
| 探杆动作力： ≤9.8 N。 | 重量：3.0kg |

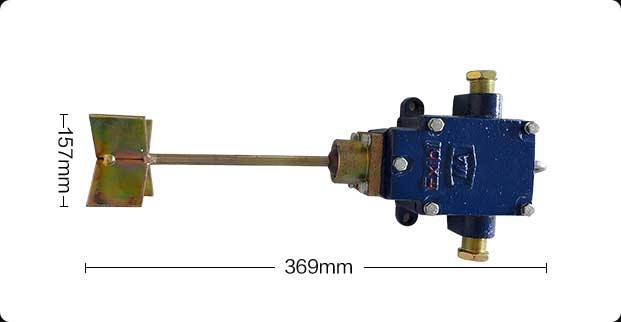

| 外形尺寸：369mm×157mm×71mm | |
