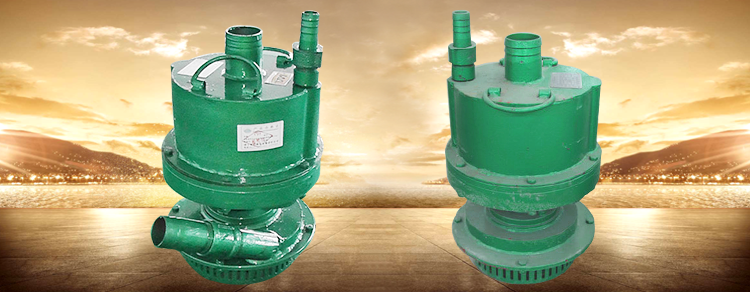

矿用风动潜水泵-简介

采用常规运输工具，运输中应有可靠定位及防水措施，防止振动和撞击，严禁野蛮装卸，不得与腐蚀性物质混装运输。

矿用风动潜水泵适用于含有甲烷或煤尘爆炸危险场所抽排污水用，可广泛应用于煤矿井下的作业面，
输送含有污物、煤粉、泥沙等固体颗粒的地下水。叶轮采用特殊设计，它排污能力强，不会因固体颗
粒或纤维物的吸入而堵塞，也不会因颗粒性介质的吸入而过早损坏，整机结构简单，移动、装拆、维
护保养方便。具有效率高，性能好，消耗风量低等优点。

1. 风动马达部分：

由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶
片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道
进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用
弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2、水泵部分：

由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋
转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。

3、油雾器部分：

由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4、管接头部分：

由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分：

消声器是由钢板冲压焊接而成，装在排气口处。

山东矿安机电

矿用风动潜水泵-参数

以质量求生存以信誉求发展

水泵型号	额定流量m³/hF	额定扬程m	工作气压MPa	耗气量m³/min	质量kg	外形尺寸mm
FQW20-25/W	20	25	0.5	8	34	462×Ф347
FQW20-40/W	20	40	0.5	8	34	462×Ф347
FQW25-50/W	25	50	0.5	8	34	462×Ф347
FQW30-18/W	30	18	0.5	8	34	462×Ф347
FQW48-12/W	48	12	0.5	8	35	462×Ф347
FQW40-20/W	40	20	0.5	8	35	462×Ф347
FQW50-25/W	50	25	0.5	8	35	462×Ф347
FQW60-20/K	60	20	0.5	8	38	610×Ф450
