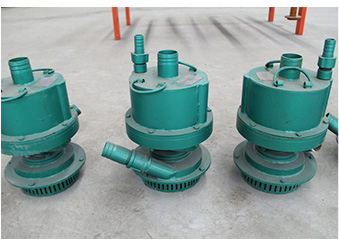

矿用风动潜水泵采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。
矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
Structure and working principles
1.泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2.气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3.过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
work environment
周围空气中含
有瓦斯和煤尘
气压为
（0.4～0.7）MPa
水的pH值在6～8
的范围内
水中含固体杂质的
体积比不超过2%
工作环境温度
（5～40）质量
Main features
Operation, Maintenance and Maintenance
新泵在使用之前，须在地面上试运转一次。在地面空运行时，气压应控制在0.2Mpa以内，试泵时间不能超过三分钟,避免高速运转，加快零部件的磨损，降低使用寿命。
进气管内径不得小于25毫米，工作气压不得低于0.5MPa，否则会影响正常工作；
在安装进气管时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入，造成零部件磨损或将转子卡住不能运转。
水轮螺母一定要加弹簧垫圈，以防回水时转子倒转松动，造成叶轮下沉与泵体产生摩擦。
排气管应露出水面，不能让排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶轮、转子卡住。
污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤10mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
在更换叶轮、涡轮和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。
matters needing attention
01无水时应立即关闭气源，停机！
02工作气压不得大于0.70MPa
03发现故障应停机，维修正常后使用
List of vulnerable items
| 水泵型号 | 轴承 | 骨架油封 | 轴套45 |
| FQW20-40/W | 6205、6204 | 25*45*10 | Φ18*32 |
| FQW20-40/W | 6205、6204 | 25*45*10 | Φ18*32 |
| FQW50-25/W | 6205、6204 | 25*45*10 | Φ18*32 |
| FQW30-18/W | 6205、6204 | 25*45*10 | Φ18*32 |
