用于煤矿井下水仓沉淀的大量煤泥的清理
开机即可实现全程无人操作或单人轻松操作
产品适用广泛应用于城市排水、工程排水、建筑工地、 池塘清淤、矿区排污、园艺灌溉、下水道清淤等多种场合
矿区排水
建筑工地
城市排水
煤矿排污
管道排水
气动清淤排污泵适用于煤矿井下水仓沉淀的大量煤泥的清理，由于没有可靠的设备来清理煤泥，不仅给煤矿的正常生产带来很多不便，同时造成很大的资源浪费。而我们研制的排污泵实现了煤矿井下水仓煤泥水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面，巷道、并底污水窝及污水坑 (井)水仓等排水排污作业。

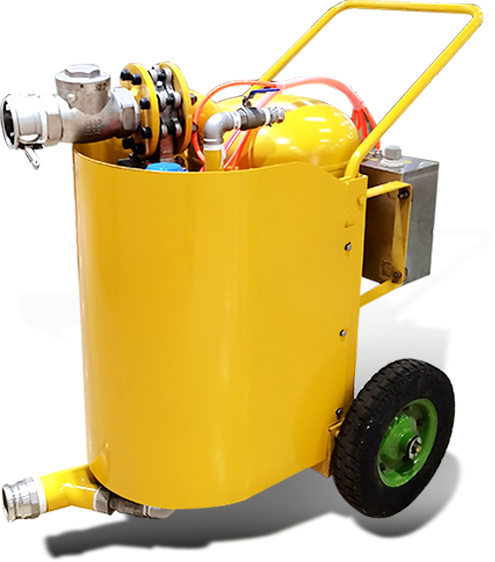

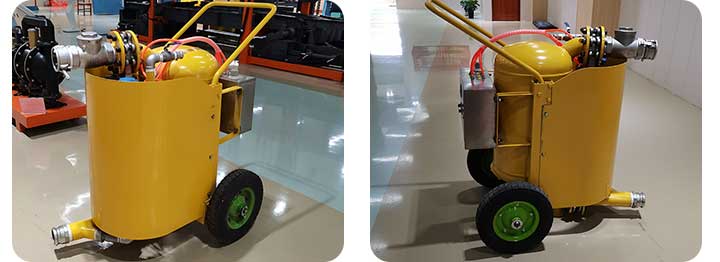

QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分 控制系统及真空抽吸组件等。

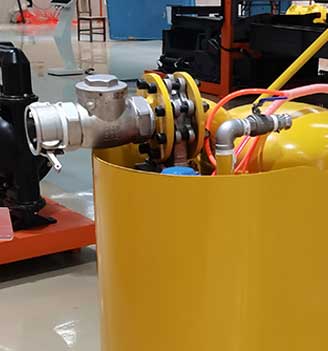

由泵体、进料管道、

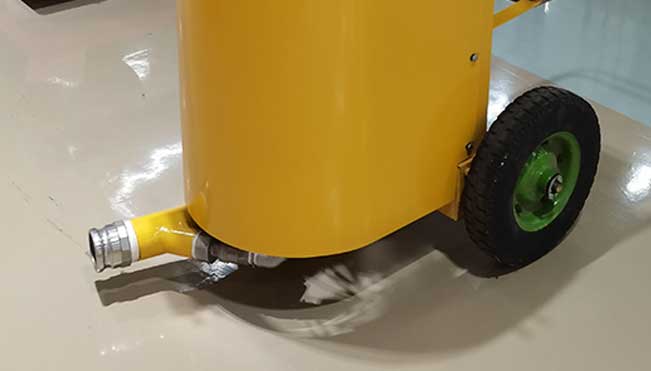

排料管道组成，
其担当的工作是吸料和排料。

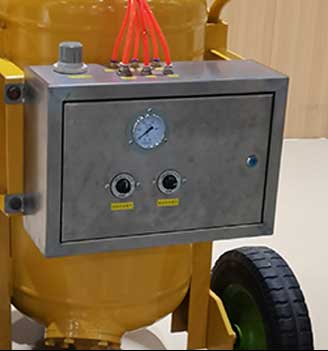

控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。
它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。
| 型号 | 流量 m /h |
扬程 m |
耗气量 m /min |
工作气压 MPa |
吸料周期 | 排放周期 | 安装外形尺寸 （长×宽×高） mm |
| QYF10-20 | 10 | 20 | 5.0 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF14-20 | 14 | 20 | 5.5 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF17-20 | 17 | 20 | 7.5 | 0.55 | 6s | 6s | 1830×782×890 |
| QYF20-20 | 20 | 20 | 9.5 | 0.55 | 8s | 8s | 1830×782×890 |
| QYF25-15 | 25 | 15 | 10.5 | 0.55 | 8s | 8s | 1830×782×890 |
体积小，重量轻，移动灵活，操作方便，适用 范围广泛,能耗小，节能环保。
机组结构紧凑，设计巧妙， 可实现自动运行。
运动部件与物料不接触，无磨损， 运行稳定，使用寿命长。
空载或过载对设备无损伤，维护简单。
过污能力强，可抽送具有流动性高固体含量物料 纯气动产品，无任何电子器件，安全可靠
