产品概述

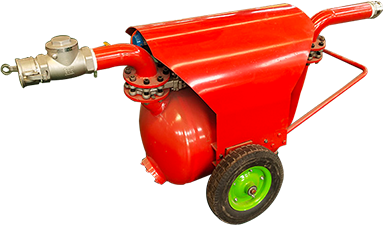

气动清淤排污泵
PNEUMATIC DESILTING SEWAGE PUMP
矿用气动清淤排污泵适用于煤矿井下水仓沉淀的大量煤泥的清理，有雨没有可靠
的设备来清理煤泥，不仅给煤矿的正常生产带来很多不便，
同时造成很大的资源浪费。
气动清淤排污泵实现了煤矿井下水仓煤泥水混合物的高效快捷处理，彻底解除
了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井
水仓清挖的综合效益，而且实现了环境的治理和保护，省时省力，具有广泛的
实用性。矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危
险的煤矿井下采掘工作面，巷道、井底污水窝及污水坑（井）、
水仓等排水排污作业。
工作原理
气动清淤排污泵
PNEUMATIC DESILTING SEWAGE PUMP

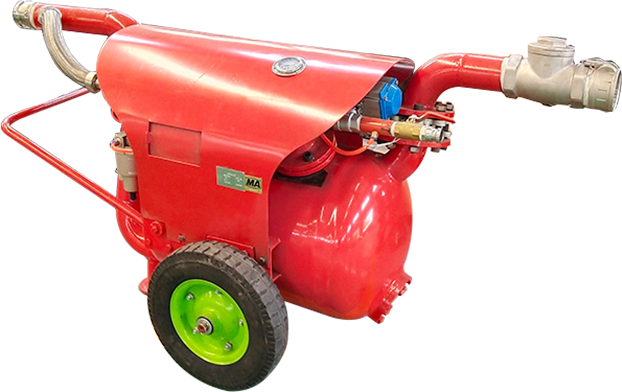

QYF系列矿用气动清淤排污泵配件主要组成部分包括主体部分、控
制系统及真空抽吸组件等。
主体部分：由泵体、进料管道、
排料管道组成，其担当的工作是
吸料和排料。
控制系统：控制系统主要是利用气
控换向阀、梭阀、球阀以及时间逻
辑换向阀等阀体的有机结合，实现
对执行机构的控制与切换，达到机
组工作时吸料与排料有序转换。
真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、
排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声
速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔
形成较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩
散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该
真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸
工作时，即可完成机组的吸料与排料过程。
信赖源于品质
产品参数 多种选择
Multiple choice of product parameters
| 型号 | QYF10-20 | QYF14-20 | QYF17-20 | QYF20-20 | QYF25-15 |
| 流量m³/h | 10 | 14 | 17 | 20 | 25 |
| 扬程m | 20 | 20 | 20 | 20 | 15 |
| 耗气量m³/min | 5.0 | 5.5 | 7.5 | 9.5 | 10.5 |
| 工作气压MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| 吸料周期 | 6s | 6s | 6s | 8s | 8s |
| 安装外形尺寸 （长×宽×高） mm | 1830×782×890 | 1830×782×890 | 1830×782×890 | 1830×782×890 | 1830×782×890 |
品质源于生产

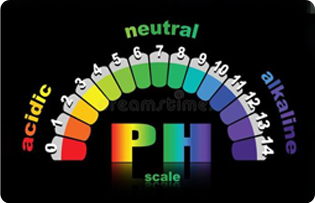

使用环境 适用范围广
The application environment is wide
气动清淤排污泵
优势及特点
过污能力强，可抽送具有流动性高固体含量物料纯气动产品，
无任何电子器件，安全可靠。
机组结构紧凑，设计巧妙，可实现自动运行。
运动部件与物料不接触，无磨损，运行稳定，使用寿命长。
运动部件与物料不接触，无磨损，运行稳定，使用寿命长。
体积小，重量轻，移动灵活，操作方便，适用范围广泛,能耗小，
节能环保。
山东矿安机电有限公司
以煤炭安全为己任，打造安全产品，杜绝煤矿安全隐患
Take coal safety as its own responsibility, create safety products,
and put an end to coal mine safety hazards
