CHANNEL WHEEL
强度大|性能好|使用寿命长|可靠性高
滚轮罐耳结合我国矿山特点为目前运行中的提升容
器更换新型滚轮导向装置提供了便利条件
山东矿安机电
罐道轮
罐道轮为一种立井提升容器用滚轮罐耳，其结构由底座、
摆转臂、滚轮、缓冲器组成
保证提升容器顺利通过高点
保证提升容器不得与罐道发生碰撞
要保证提升容器在上升和下降过程
中摆动幅度不得太大

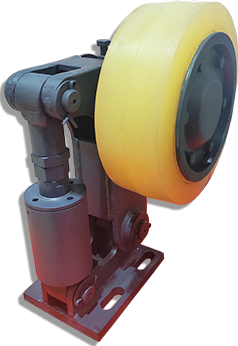

单轮

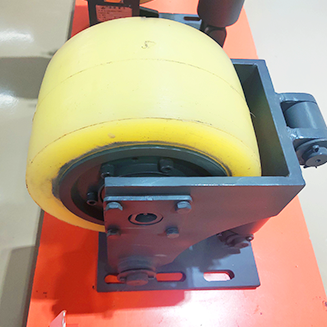

双轮
山东矿安机电
产品特点
滚轮罐耳结合我国矿山特点为目前运行中的提升容器更换新型滚
轮导向装置提供了便利条件，广泛应用与矿山，
煤炭等工业生产部门。
1.以液压缓冲器取代传统的缓冲结构,承载能力大、运行平稳、可靠性高;
2.底座等零部件采用新型材料,整体结构强度更高,抗冲击性强;
3.缓冲器复位压力小,可有效地避免滚轮与罐道产生异常碰撞。
山东矿安机电
主要技术参数
在提升容器上时，应根据罐道安装精度（竖直度）和本系列产品的缓冲行程合
理确定聚氨脂轮与罐道的贴紧程度，贴紧程度的过大与过小会造成提升容器的
大幅度摆动，引起提升容器的铁罐耳与罐道的碰撞。
| 型号 | 滚轮直径mm | 最大水平力KN | 缓冲行程mm | |
|---|---|---|---|---|
| 单轮 | L25 | 250 | 12 | 10~14 |
| L30 | 300 | 16 | ||
| L35 | 350 | 24 | ||
| L42.5 | 425 | 33 | ||
| L45 | 450 | 35 | ||
| L50 | 500 | 36 | ||
| 双轮 | LS30 | 300 | 20 | |
| LS35 | 350 | 28 | ||
| LS42.5 | 425 | 42 | ||
| LS45 | 450 | 44 | ||
| LS50 | 500 | 45 | ||
适用领域
滚轮罐耳结合我国矿山特点为目前运行中的提升容器更换新型滚轮
导向装置提供了便利条件，广泛应用与矿山，
煤炭等工业生产部门。
山东矿安机电
故障分析及排除
若罐道安装精度符合国家标准，聚氨脂轮与罐道的最低点贴紧即可。
1.滚轮轮毂有过热现象
2.胶轮磨损快且易损坏
3.滚轮旷
1.轴承缺少润滑脂
2.滚轮与罐道接触过紧，轴承缺少润滑脂
⑴ 摆架下铰链套磨损，间隙大
⑵ 轴承游隙太大
1.注入适量润滑脂
2.调整滚轮接触到罐道即可，不要加预紧力
⑴ 更换新套及铰链轴
⑵ 拆下副轮毂，用圆螺母调整轴承游隙
