Chain belt coal feeder
无极调速/传动稳定/安全可靠
A new series of feeding products specially developed for mining and iron and steel industry. Raw coal, ore, semi coal rock and other materials are easy to cause damage to the belt feeder in the mine

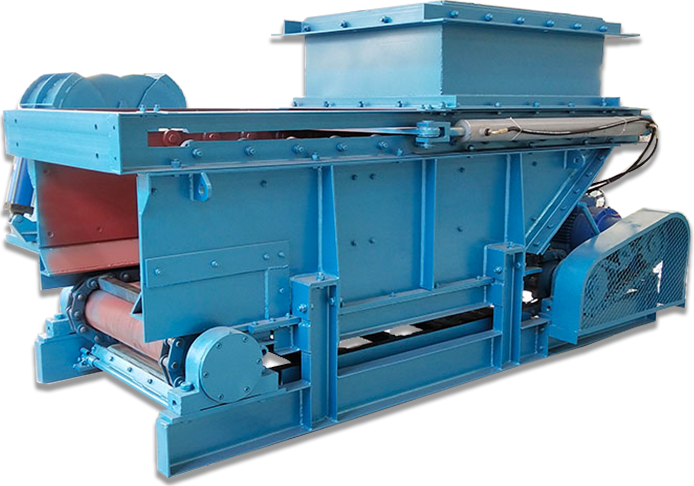

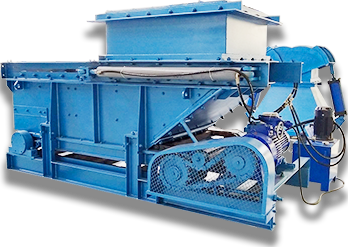

GLL series chain belt coal feeder
GLL系列链带式给料机是一种专门针对矿山、钢铁等行业研发的一种新型系列给料产品，
矿 山、钢铁行业中，原煤，矿石、半煤岩等物料在给料时,易对带式给料机造成损伤，
特别是皮带损坏率较高,造成物料在输送中无法实现给料的难题。针对上述问题，
我公司组织科研人员研制出链式给料机，彻底解决了上述问题。

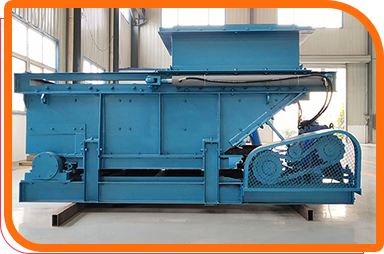

GLL series chain belt coal feeder
料仓内的物料经漏斗架进入箱体，落底板及板链刮板上；当驱动滚筒在外动力的驱动下开始旋转时，带动板链运动，板链带动刮板推动底板上的物料导向出料口，运行中的刮板在出料口卸料后转向回程,物料不断的从出料口排出，从而完成给料过程；安装在改向滚筒处的清扫器，清扫粘结在刮板上的物料，以避免物料在返程侧的撒落。改变进料口大小可通过调节闸门的开度来实现；改变给料量，可通过调节无级变速减速机的输出轴变速，来改变板链运行速度的大小，从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。
漏斗
漏斗是连接料仓及给料机箱体的矩形短接，漏斗上部法兰与料仓口法兰相匹配，下部法兰与料体连接，以保证来料有效进入料仓。
箱体
由侧板及底板围成一个相对封闭的箱体，以保证上部来料能够有效进入刮板链上部,便于物料自开口处由刮板输送至下一级输送系统，同时保证不使物料散落。

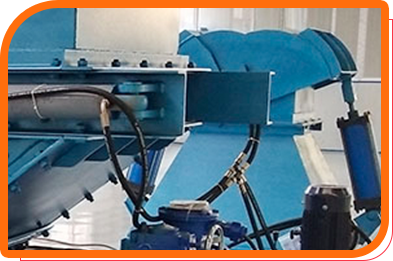

闸门

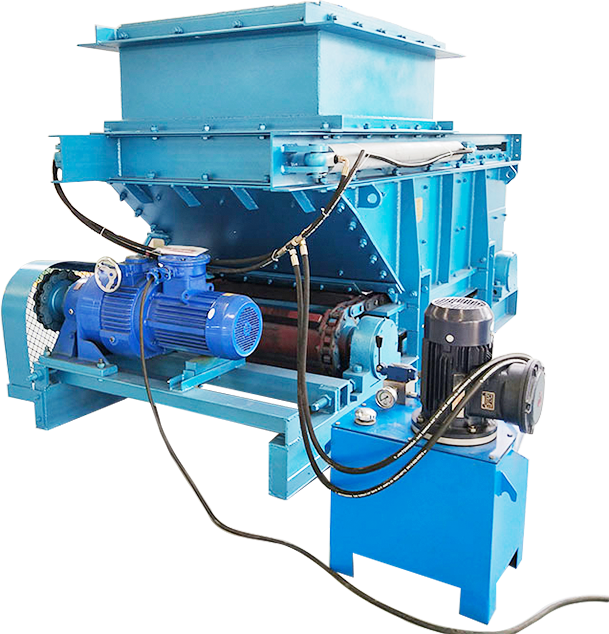

置于漏斗与箱体之间，闸门为电液控制,同时具有可调节输送量的功能。当关闭闸门时,上部料仓停止来料，给料机停止给料；当给料机需要给料工作时，先启动给料机电动机,给料机开始运转，随后开启闸门，使来料顺利进入料槽,开始正常给料。 每班停运时，要先关闭闸门，然后将料槽内物料清理干净，严禁在物料堆满料仓情况下启动。
链条、刮板输送装置
链条采用优质合金钢结构，刮板采用优质碳素结构钢锻打加工制成，材质45，具有高强度高耐磨性; 便于实现连续运输。这种刮板链给料方式，大大提高了设备使用寿命，较适合用于大块度、矸石含量较高矿井的原煤及其它物料的输送。

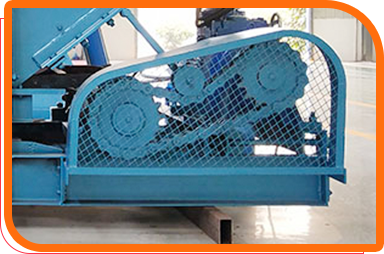

传动链轮组,改向链轮组
传动链轮组装有两件驱动链轮,与改向链轮组相呼应,当传动机构带动传动链轮组转动时,传动链轮组带动板式辊子链及刮板进行物料输送，完成输送料过程。

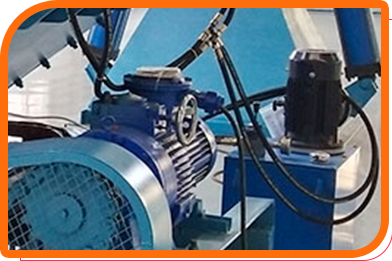

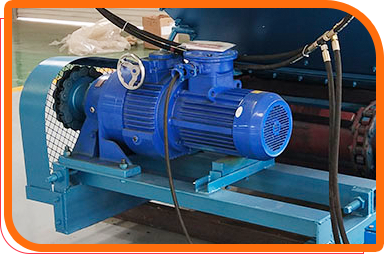

传动机构
采用变频电机,实现无极调速。传动平稳,可靠, 调速方便,用户可根据来料量大小调节转速。 输出轴与头轮组采用套简滚子链连接，便于更换，使用寿命长。
底架
由型钢焊接而成,牢固稳定，是支撑上部各部件的载体。
大有可为 实力卓越
Strength is remarkable
给料机在使用时，煤仓内应储有足够大煤量，以避免装煤入仓时，直接冲击底板。
2每月连续工作后应检查机件有无松脱或不正常等现象。
3传动机件，每连续工作六个月需检查一次，拉杆部分的机件必须保持正常配合， 如有不正常现象，立即修复或更换。
4所有转动件，要求每月注油一次，每季检查一次，观察轴承、密封件的损坏程度， 发现问题及时更换。
5对主要部件的维护：
（1）减速机
六个月检查一次，同时对滚动轴承和箱体进行清洗或更换润滑油。
（2）电动机
按电动机规定的检修维护要求进行。
用户注意：定期润滑运动部件，并检查各部件运行情况，发现异常情况， 要及时查明原因并处理，必要时可通知厂家处理；空仓检修时应关闭闸门。
