主要用于煤矿井下视频监控系统
Mainly used for underground video
实体厂家|品质保障|不惧对比
品质卓越
五大优势为你提供更好的使用体验

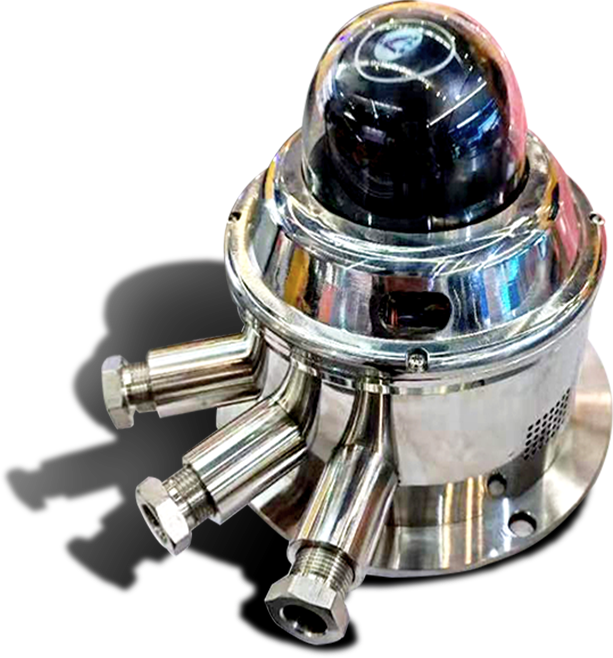

摄像仪是矿用监控领域中对主要生产环节、重要设备及关键岗位进行实时图像监视的关键设备，将采集到的实时图像转换成以太网信号进行传输。本摄像仪结构紧凑，易安装，抗震，防潮，是一款专用于部署制高点、单台全覆盖、360 度全景场合中的监控设备。可在有瓦斯、煤尘爆炸危险的煤矿井下使用。
支持辅助照明补光的功能，当环境照度过低时，补光灯自动开启
具有云台功能，支持355° 水平旋转，垂直90°旋转；
摄像仪具有语音对讲功能
在最低照度下能看清实物，并将采集到的实时图像转换为以太网光信号、电信号输出的功能；
摄像仪视窗
咪头喇叭
固定法兰
补光灯
电缆引入
本摄像机由本安外壳、镜头、CCD、固定电路板及接线端子组成。摄像仪能在最低照度为2LUX下看清实物,外界景物的光线通过玻璃视窗进入镜头，聚焦在摄像头的CCD芯片上，由CCD转换为以太网光信号输出。
水平清晰度：≥400线；
灰度鉴别等级：≥7级；
最低照度：≤0.05lx。
传输方式：TCP/IP；
接口数量：2路；
传输速率：100 Mbps；
最大传输距离：100m
（使用
MHYV4×2×1/0.97通信电缆）
传输方式：SC，单模，双纤；
接口数量：2路；
光波长：1310nm；
传输速率：100Mbps；
光发射功率：（-15～0）dBm；
最大传输距离：10km
| 防爆型式：矿用本质安全型 | 防爆标志：Ex ib I Mb |
| 额定电压：DC12V | 工作电流：≤1.2A |
| 外形尺寸：216×180×154（mm） 重量：5kg | |
| 电源端：Ui: DC12.5V Ii:1.5A Ci: 0μF Li: 0mH | |
| 以太网通讯端：Uo：10.4V，Io：100mA，Co：10μF，Lo：10mH | |
| 故障现象 | 原因分析 | 排除方法 |
| 屏幕无显示 | 输入电源没有 | 检查输入电源 |
| 图像不稳定 | 电源电压太低 | 检查输入电源 |
| 图象、信号 时有时无 |
连接插头 接触问题 |
检查连接插头 是否正常 |
