产品简介

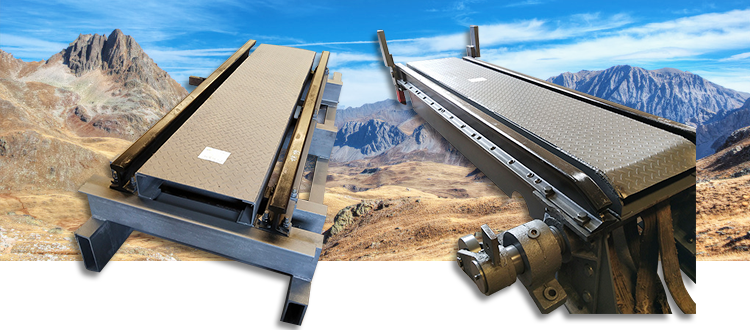

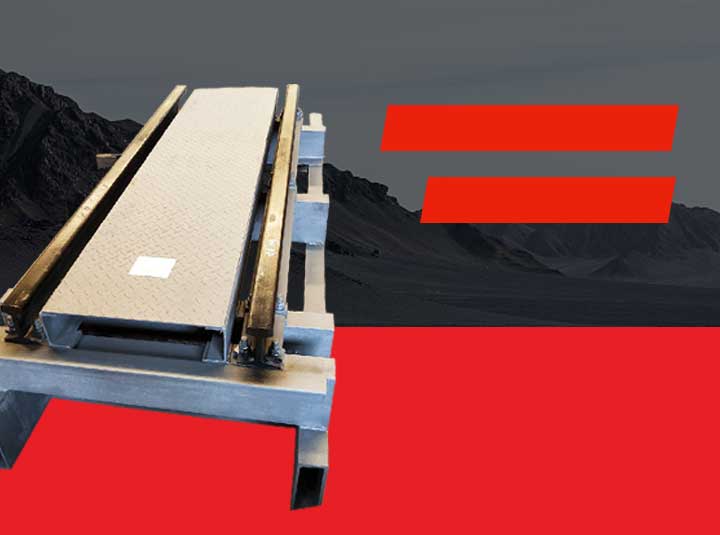

摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐时车场运输轨道与罐笼内轨道衔接的一种承接设备。摇台结构能够满足推车机进罐作业的要求。摇臂与罐笼搭接时，摇尖与罐内导轨衬吻合，保证侧向定位可靠，保证罐内外的基本轨、推车机滑道不错位，使矿车、推车机顺利进出罐笼。

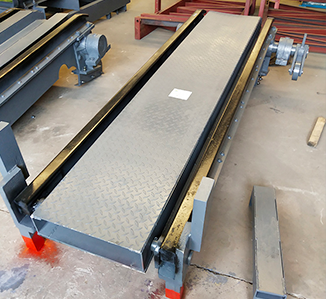

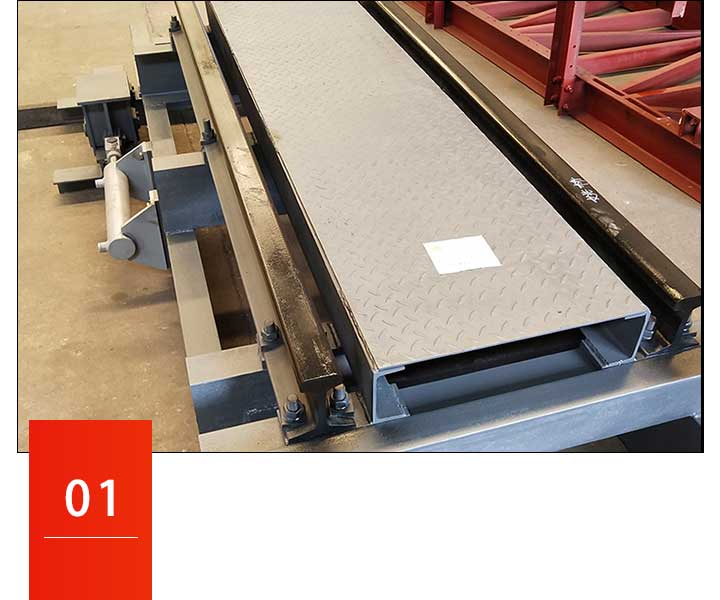

进车摇台
摇尖的前端,工作时与罐内导轨衬搭接,摇尖铰接在摇臂上，可以自由转动一定的角度，摇尖的尾部设有配重使其前部经常处于抬起状态。

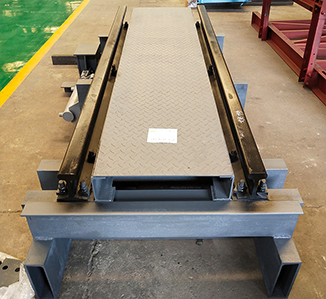

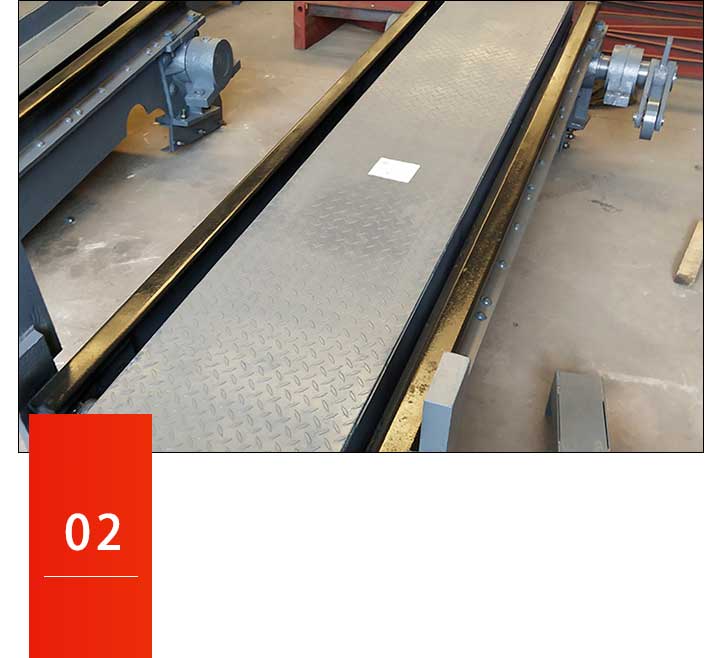

出车摇台
当由于事故摇台放下后，罐笼通过时，摇尖头部被撞向下旋转，而允许罐笼安全通过。摇尖和导轨衬的结构保证了摇台与罐笼搭接时，侧向能可靠定位，从而罐笼内外轨道不会错位,避免发生矿车掉道事故。
适用范围
产品广泛应用于煤矿、矿井、金属矿业采掘行业、 冶金行业、铸造行业等多种场合
| 型号 | 轨距 mm |
调节高度 mm |
摇臂长度mm | 工作压力 Mpa |
备注 | |
| 进车侧 | 出车侧 | |||||
| CY1-1/1.5 | 600 | 150 | 800 | 800 | 0.4～0.6 | 1.适用煤矿1t、1.5t、 3t矿车、平板车、 材料车及金属矿 山0.5m³、0.7m³、 1.2m³、2m³、4m³ 矿车 |
| CY1-1/2 | 200 | 1000 | 1000 | |||
| CY1-1/3 | 300 | 1500 | 1500 | |||
| CY1-1/4 | 400 | 2000 | 2300 | |||
| CY1-1/5 | 762 | 500 | 2300 | 2800 | 2.表中调节高度 按煤矿使用条件 |
|
| CY1-1/7 | 700 | 3000 | 3000 | |||
| YXD-1/1.5 | 150 | 800 | 800 | 2.5～10 | ||
| YXD-1/2 | 200 | 1000 | 1000 | 3.包括稳罐摇台 | ||
| YXD-1/3 | 900 | 300 | 1500 | 1500 | ||
| YXD-1/4 | 400 | 2000 | 2300 | |||
| YXD-1/5 | 500 | 2300 | 2800 | |||
| YXD-1/7 | 700 | 3000 | 3000 | |||

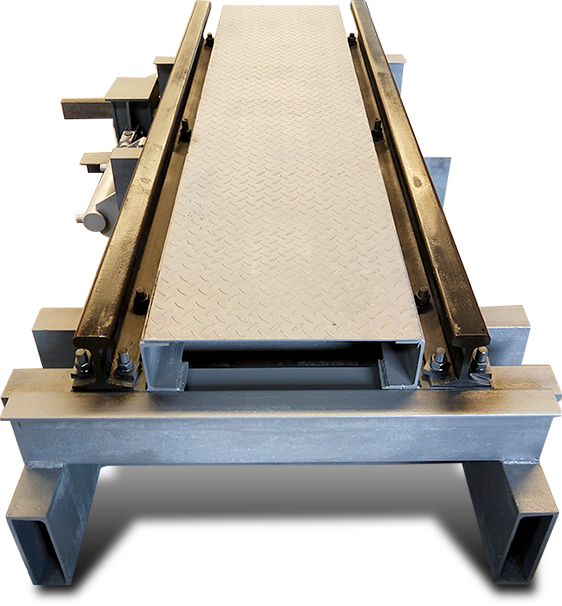

矿用摇台为一段可摆动轨道，一端绕固定轴摆动，另一端当罐笼停好后摇尖搭接在罐笼边缘的导轨衬上, 摇台边接了罐内与车场中的轨道, 矿用摇台便于矿车进出罐笼。当摇台抬起时，CYS-6/1.5矿用摇台上最突出部的外形与罐笼间留有足够的安全间隙.
