山东矿安机电有限公司
加厚材质
防腐耐磨
动力强劲
多年生产经验 可靠的质量 值得信赖
PRODUCT INTRODUCTION

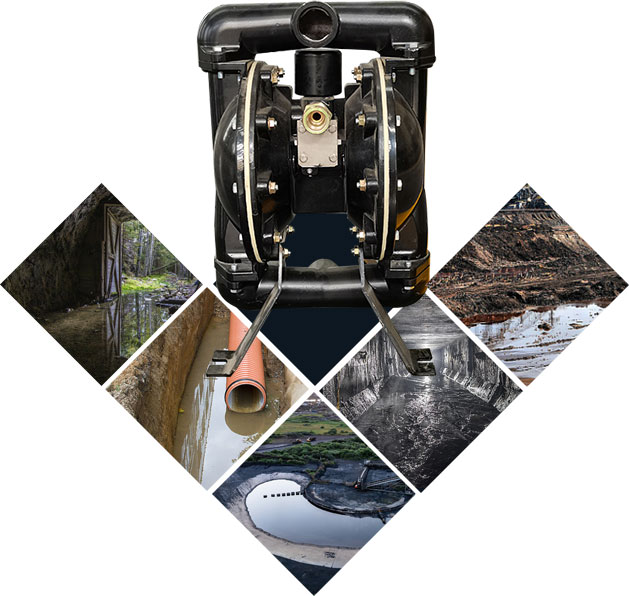

气动隔膜泵用于煤矿井下排送清水，或含有固体颗粒杂质 (体积浓度小于2%)的污水亦可适用于非煤矿山，输送介质类似的其他场合。
矿用气动隔膜泵采用、吸收并改进了国际上最先进的气动隔膜泵生产工艺及技术，本产品系专项为煤矿设计具有传统潜水电泵、泥浆泵、杂质泵、软轴泵的一切功能，是传统矿用水泵的一次革命。彻底解决了传统水泵的安全问题。产品在低气压下都可以提供很高的输送速度，而且与范围广泛的材料相容，本水泵拥有抗失速设计、模块化气动马达流体部分。
用心注重每一个匠心细节
WORKING PRINCIPLE
气动隔膜泵利用气室中的压力差在液体室中交替产生吸入液体压力和正液体压力，控制阀门开关可确保液体的正向流动。通气后，泵开始运行，并连续工作以保证所需压力保持不变，泵将增加并保持输送管压力，而且在达到最大输送管压力(或分配阀关闭)时，将停止工作，并且在需要时，恢复泵送。
多重防爆 高效降音
高扬程 更大流量
污物通过能力大
USAGE ENVIRONMENT
1. 大气压力：80kPa～106kPa
2. 环境温度: -20℃～50℃
3.输送介质的PH在4～10
4.含固体颗粒的最大直径不超过6～9mm，其体积浓度不超过2%
5. 环境湿度：≤95%（当环境温度为＋25℃时）
6.适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。

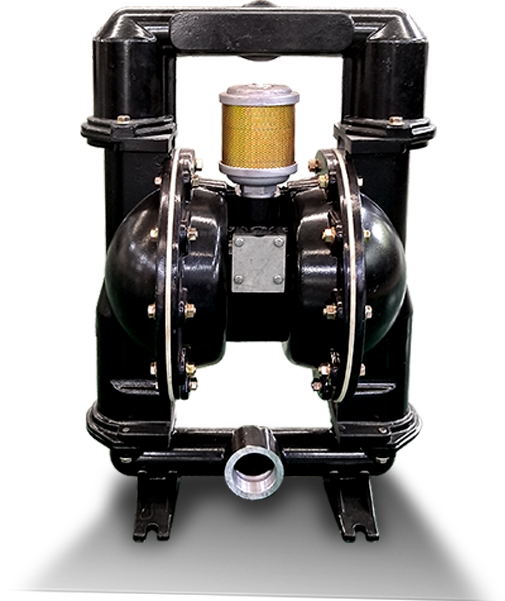

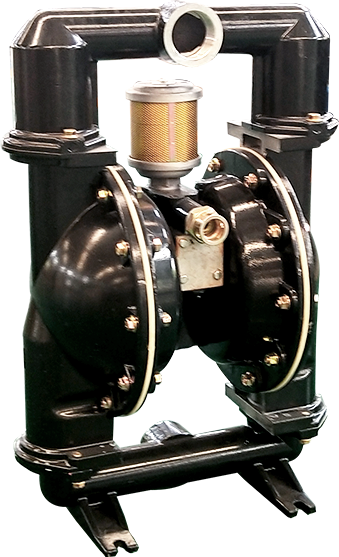

STRUCTURE/PARAMETER
出料口
铝合金外壳
金属消音器
防爆铝合金泵体
隔膜室
固定脚架
| 型号 | 额定 流量 (L/min) |
出料 压力 (MPa) |
额定 风压 (MPa) |
最大 耗气量 (m3/min) |
通过 颗粒 最大 直径 (mm) |
长×宽×高 (mm) | 重量 (kg) | 进出 口 管径 (英寸) |
| BQG450/0.2 | 450 | 0.2 | 0.55 | 0.8 | 9 | 536×477×888 | 50.4 | 3 |
| BQG320/0.3 | 320 | 0.3 | 0.55 | 0.98 | 9 | 536×477×888 | 50.4 | 3 |
| BQG350/0.2 | 350 | 0.2 | 0.55 | 0.6 | 7 | 438×390×644 | 31.2 | 2 |
| BQG250/0.3 | 250 | 0.3 | 0.55 | 0.6 | 7 | 438×390×644 | 31.2 | 2 |
| BQG200/0.4 | 200 | 0.4 | 0.55 | 0.65 | 7 | 438×390×644 | 31.2 | 2 |
| BQG125/0.45 | 125 | 0.45 | 0.55 | 0.65 | 7 | 438×390×644 | 31.2 | 2 |
| BQG150/0.2 | 150 | 0.2 | 0.55 | 0.4 | 6 | 400×340×489 | 23.4 | 1.5 |
| BQG140/0.3 | 140 | 0.3 | 0.55 | 0.5 | 6 | 400×340×489 | 23.4 | 1.5 |
| BQG100/0.4 | 100 | 0.4 | 0.55 | 0.65 | 6 | 400×340×489 | 23.4 | 1.5 |
